1、材料的影響

1.1材料的收縮率

材料和模具的收縮率的匹配問題與脫模是否順暢有著直接的聯系。一般而言，如果材料收縮率大則材料收縮會大，材料包裹成型型芯變緊，產生脫模困難問題。如果材料的收縮率小則材料收縮小，材料相對于是膨脹貼合型腔較緊，產生脫模困難問題。一般而言在一套模具中如果使用不同的收縮率材料會出現脫模困難，粘后模表現為頂高，頂白等；或者是出現開模困難，粘前模表現為拉傷。這一方面對于配方設計有一定的指導作用，也提醒成型人員應該注意，并不是所有模具都可以亂試材料。材料的收縮率與模具收縮率不匹配是會出問題的。

1.1脫模劑

這里講的脫模劑為直接加到材料里的潤滑劑，如硬脂酸，石蠟等。不同的基體或是配方體系或者是造粒過程等都會對于材料本生的脫模性有極大的影響。如自潤滑的材料他們的脫模性會好。如造粒過程中的抽真空，如果過多的抽真空可能將一些起潤滑作用的分子抽走，從而降低脫模性。對于注塑材料脫模過程都是存在的，對于材料本身的脫模性是非常重要的。

1.2材料物性

材料物性與脫模性能息息相關，比如硬而脆的材料會非常容易斷水口，脫模困難。又如熱變形溫度將直接決定脫模時的溫度，一般熱變形溫度越高，脫模時的溫度也可用更高，而且可以縮短周期。另外模量也有重要影響，模量直接反應出了材料的軟硬度。從極端的角度上來講，如PVC軟膠特殊情況下是不需要脫模角度的設計。而差不多收縮率的PC/ABS合金和ABS注塑同一套模具時，較硬的PC/ABS合金脫模更加困難。

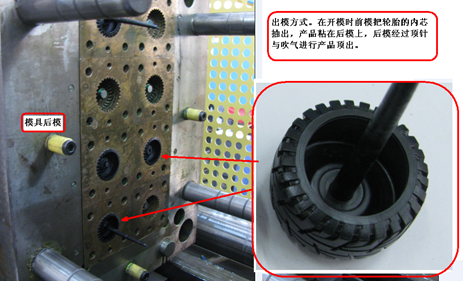

圖1 軟膠做的玩具輪胎強制脫模

實例：

背景：產品為汽車空調的泵體殼，結構如下，使用的的材料為填充PP。模具的設計收縮率為千分之一點一，而提供的材料有兩種一種脫模順利收縮率為1左右，而另外一種收縮率為1.4的PP則出現的頂白和頂高的現象。經過原因分析后發現，收縮率大的那件包裹型芯較緊，從而需要較大的力頂出制件，從而形成頂白。還有一處頂白為設計壁厚不合理，過厚而冷卻的時間設定不足從而造成的拉傷。

圖2 產品結構圖

圖3 頂白缺陷

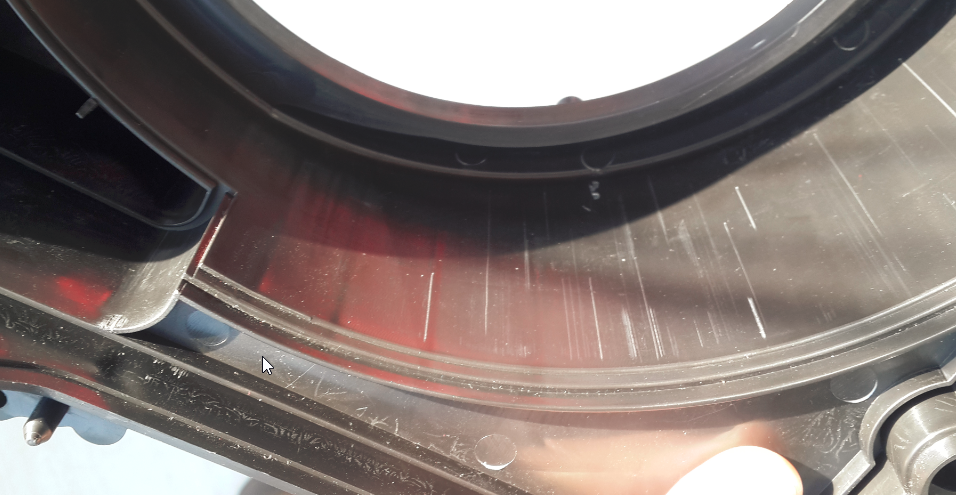

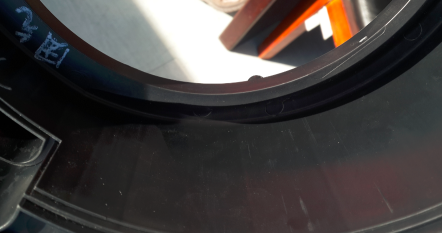

圖4 收縮率不同的兩種材料脫模性對比

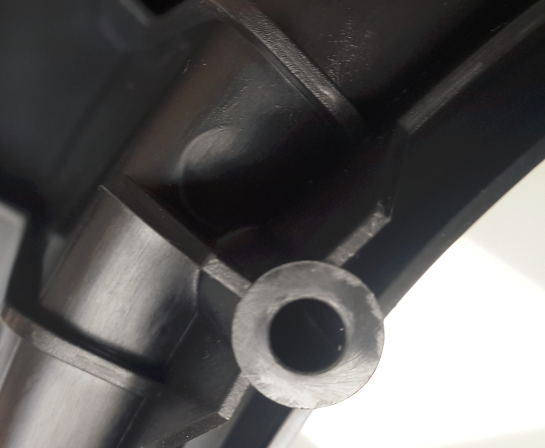

圖5壁厚太厚，冷卻不足造成的拉傷

1.3流動性

材料的流動性好則材料的成型窗口加大，利于加工。但是如果工藝配合不當則也容易出現問題，其中脫模問題也是其中之一。比如流動性好，壓力大則容易產生飛邊，飛邊是多出來的部分，一般會深入模具縫隙中，卡住模具造成脫模劑不良。

圖6 飛邊造成脫模困難

2、模具及設計的影響

脫模性能與模具有著直接的關系。模具設計和制造的水平將會直接影響材料的成型和脫模。

2.1脫模劑斜度

脫模斜度是模具設計時必須要考慮的問題，常用的脫模斜度設計如下表：

表一 常用塑料脫模斜度設計

由上表不難發現硬度較大的材料起脫模斜度要大。表面不光滑脫模斜度要大。而且型腔的脫模斜度比型芯大，這個是為了防止制件粘前模，而且為了放止粘前模甚至要在型芯側做倒鉤。此外塑料形狀復雜、壁厚較厚、收縮率較大的以及增強塑料應該取得較大的脫模斜度。

2.2模具表面光澤度

一般而言，模具表面越光滑越利于脫模。如一些3板模的模具，流道往往較長，較細，模具加工中很難拋光，脫模斜度不夠時就會出現斷水口的情況。但是值得注意的是，如果模具過于光滑時有可能會導致形成真空面而脫模困難，最好做好該面的排氣，必要時應當采用吹氣輔助脫模。

圖7 流動不光滑導致斷裂

2.3產品的壁厚

壁厚的設計推薦均勻，不只是收縮不均，而且壁厚不一還會導致變形、冷卻不均從而影響脫模。圖5就是一個典型的壁厚不均引起的脫模問題。

2.4冷卻系統的設計

上面列舉了壁厚不均導致冷卻不均從而影響脫模的例子，事實上模具的冷卻水路設計不合理也會導致脫模不順。如圖8所示。

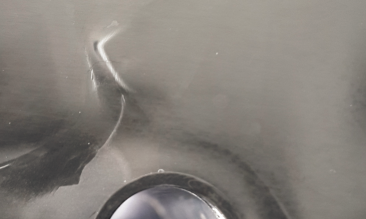

圖8 熱嘴冷卻不足導致流道不能正常脫模

一般設計稍好的熱嘴會在熱嘴外部有一組單獨的冷水用以防止熱流道以外的部分溫度過高而造成外觀和脫模缺陷。熱嘴設計圖如下。

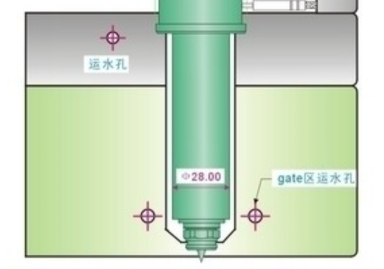

圖9 熱流道常見運水設計

2.5模具飛邊

在前面已經列舉過飛邊會導致脫模不順的例子。其實相對于分型面，側滑塊位置處的飛邊，則更有可能造成模具脫模問題發生。故在模具設計和制造時一定要做好模具的配合，避免產生飛邊。

2.6分型面的選擇

模具設計時，分型面的選擇是很重要的。分型面不光決定了產品的外觀，而且分型面的選擇將會決定脫模情況。分型面有如下原則：

1)保證塑件質量。這是最基本的一條，必須使塑件質量符合預定要求。

2)便于塑件脫模。易于脫模，可使生產率提高，塑件不易變形，提高正品率。

3)簡化模具結構。同樣一個塑件，因為分型面選擇的不同，使結構的復雜程度有很大不同，合理地選擇，即可簡化模具結構。

如制件為較長制件，如果準許則盡可能將分型面放在制品中間來避免較長的抽芯和較大的脫模斜度。而且分型面的的選擇時應該避免定模抽芯或者將較長的脫模距離方向放在開模方向如圖10。

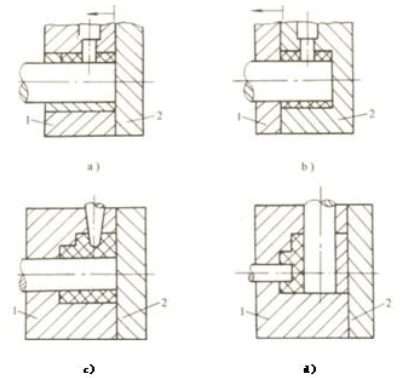

圖10 分型面的選擇

1— 動模  2—定模

上圖中a和c是合理的設計，b中有定模抽芯，d的側抽距離太長了。下面一個實例就是脫模設計不良導致脫模困難。制品為熱水器中的一個部件，使用材料為增強PPE/PA，材料相當硬，但是有由于產品要求，側抽型芯的脫模斜度設計較小。制品選擇了如下的分型面，導致油缸抽芯距離特別長，從而脫模困難，而且導致模具非常大，非常占資源。如果將分型面選到垂直方向則模具的面積會減小，而且較長的拔模方向在開模方向，利于脫模。

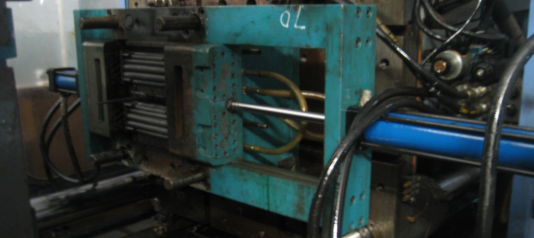

圖11 制品極其模具結構圖

2.7脫模機構設計

脫模機構中常見的有頂針，頂板，頂塊，頂管，側抽芯，多級頂出，倒裝脫模，強行脫模，吹氣輔助脫模和螺紋脫模等。脫模機構的設計將直接決定脫模的難易程度。而且往往在一套模具中，脫模機構不是單一存在的。如頂出力不均勻，頂出面積過小，頂出機構過松，頂出機構冷卻不良都會導致脫模和外觀問題。

2.8 Moldflow對于脫模劑設計的應用

Moldflow對于制品的脫模性也有指導作用。在末流分析中，如果體積收縮率出現正值則可能有粘模的風險。凝固層則決定了開模的時間和可能出現冷卻問題的部位。還有就是變形和應力分布對于是否能順利脫模都有較直接的影響。

3、工藝和設備的影響

除了材料和模具外工藝對于脫模也有重要影響。如注塑過飽會導致模具抱死而粘模。料筒溫度過高導致材料分解發脆，從而導致粘模，烘干不足的PBT在高溫下分解很容易導致脫模不良。工藝上還有常見的就是脫模劑的使用，而且往往這是在現場最有效的方法。此外冷卻時間的設定、儲料的設定、開模和頂出工藝的設定對于脫模都有影響。

注塑機對于脫模也是有影響的。例如溫度控制、螺桿的類型和機臺大小等對于脫模性都有一定的影響。另外一些輔機，如模溫機，機械手對于脫模也有影響。

結束語

注塑成型一個復合過程，造成注塑問題的原因往往也是多方面的。分析問題也應當考慮全面。所以脫模不暢問題應當全面分析，并抓住重點，對癥下藥。
